產品概述

ZKGW系列戶外高壓交流雙絕緣子隔離開關為鉤棒不帶負荷操作型開關。用于交流50Hz或60Hz，額定電流630A、1000A或1250A，額定電壓15kV及以下的架空線路中，主要與斷路器或負荷開關配合使用，為其提供可見斷口，提高設備操作及維修的安全性。在無負荷的情況下采用帶電操作桿進行分合操作。

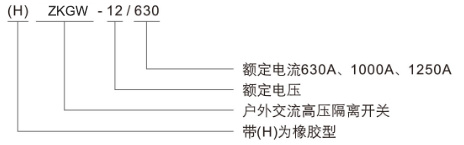

型號說明

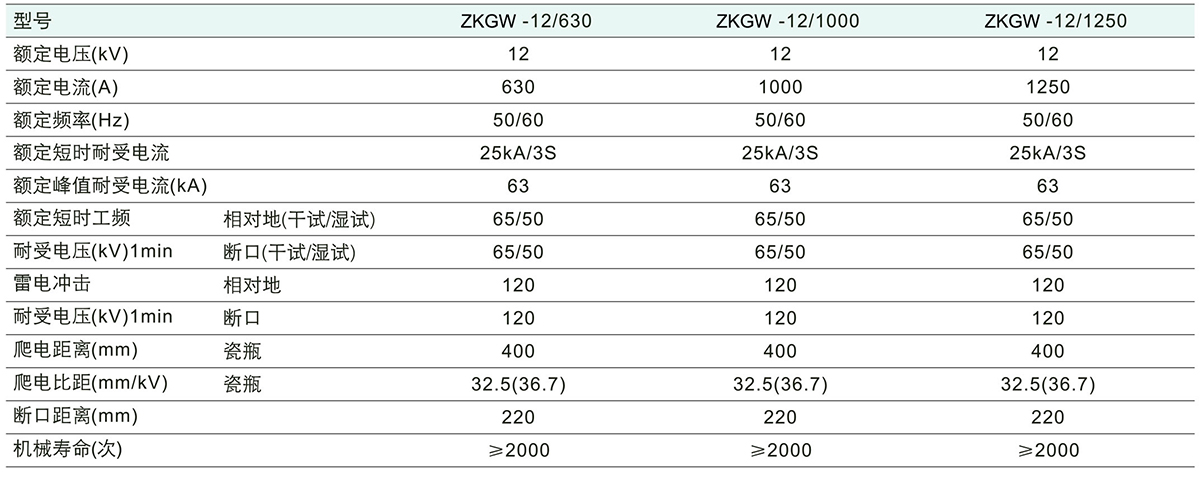

技術參數

產品特點

底座

采用優質的304不銹鋼和特殊防腐處理的熱鍍鋅高強度鋼板，確保了可靠的操作和防腐屬性;采用方形馬車螺栓配合底板上的方孔，極易安裝。

支柱絕緣子

采用高強度陶瓷絕緣子和硅橡膠絕緣子，橡膠絕緣子不僅最大程度上減輕了產品的重量，同時具備良好的疏水性能。

大爬距的設計使產品達到了Ⅳ級污穢等級。

硅橡膠絕緣子，耐腐蝕和戶外抗紫外線老化的能力，疏水性能、絕緣性能強、工藝極佳，爬電距離372mm，污穢等級Ⅳ級。

主回路設計

采用含銅量97%的紫銅及鍍銀處理，接觸面大增加了導電性能，合閘導向性好，操作更加穩定，觸頭壓力彈簧為不銹鋼蝶形簧，壓力變化不大的情況下觸刀允許變化范圍較大。開關在合閘位置被自動鎖定，無自動跌落危險;而在分閘操作時通過拉環解鎖，性能及操作安全可靠。

接線端子(另配)

采用進口材料精鑄而成，表面鍍銀3um，配套優質304不銹鋼標準件，適合35-300m2銅鋁線纜均可使用獨特的原材料及工藝解決了銅鋁腐蝕的問題。雙孔設計大小和間距都符合國內用戶的使用。

拉環及限位裝置

拉環與轉動鎖銷的杠桿設計，易于分閘操作與提高破水能力?？稍鰪姷堕l操作時候的穩定性限位銷可調節90°或160°兩種限位方式，出廠方式為160°若需要90°限位或無需限位可自行調整，詳細操作請參考產品使用說明書。

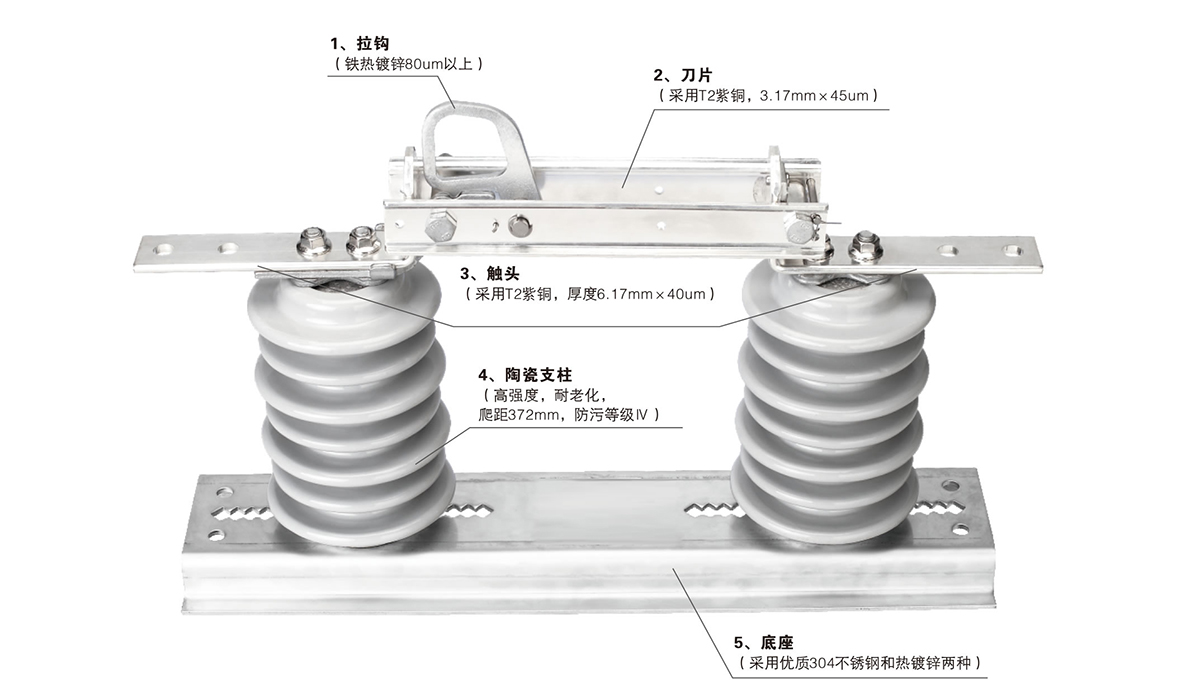

結構及優點

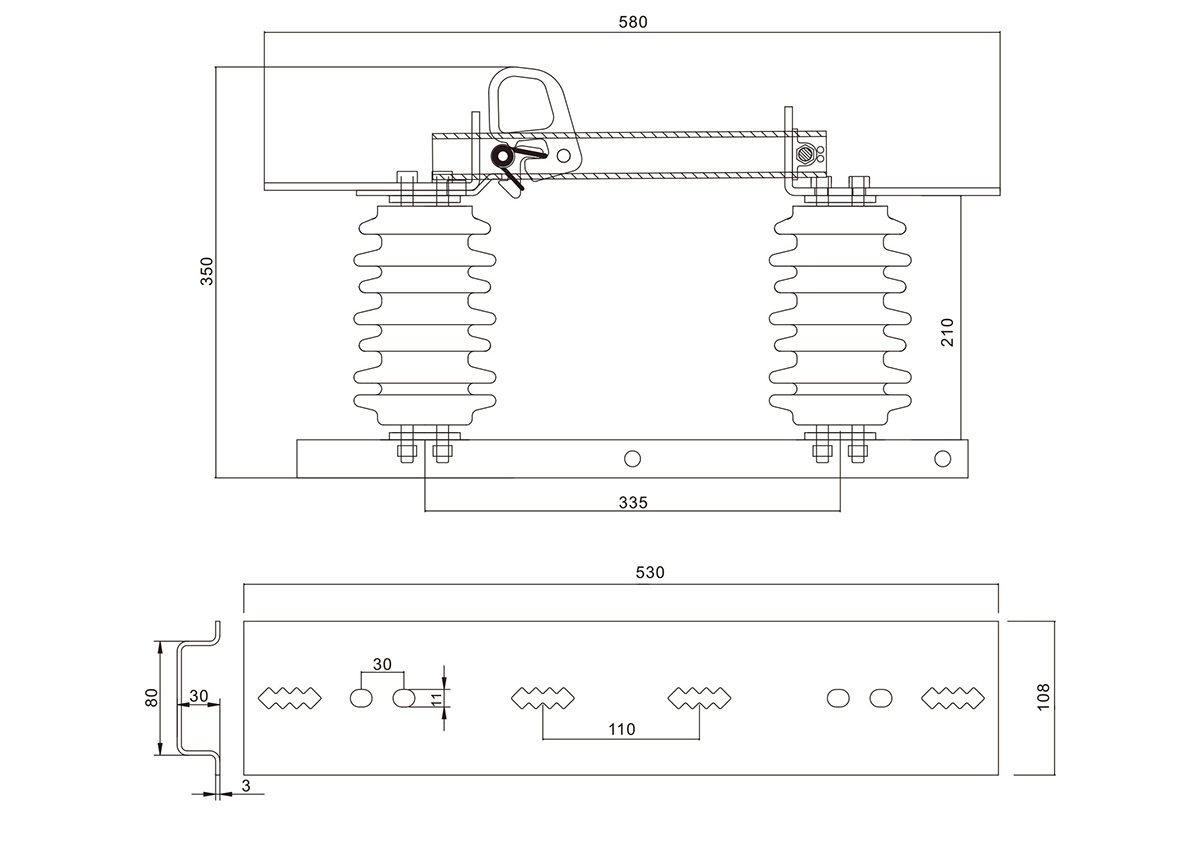

外形尺寸圖

附件及結夾
