產品概述

ZKRW系列熔斷器采用自產氣縱吹弧與扭簧強力拉弧相結合的滅弧原理;產品熔管采用單端排氣結構，能保證從過載直至短路的故障電流可靠開斷，同時能防止在開斷過程中，對熔斷器安裝部位上方的線路或設備的損害。采用嵌入式楔狀觸頭。接觸性能良好，上觸座對載熔件的上觸頭施以正壓力。保證了導電接觸良好，開斷后載熔件可靠跌落，在開斷電流過程中上觸頭滑動經一定延時，保證了電弧在滅弧管內熄滅，防止上觸頭拉弧燒損。觸頭鍍銀及連體提高了導電接觸的可靠性:專門設計的叉鉤能有效將載熔件導入合閘位置，合理的擠壓式咬合觸頭設計，保證熔絲熔斷后有效及時將熔斷器斷開。

特殊的接線端子結構能方便固定各種導線，使用一把扳手，單手即可完成接線操作。該熔斷器采用了單向向下和向外排氣方式，能夠有效防止雨水侵入和避免游離氣體對上層線路所構成的短路威脅，無熔絲鏈斷裂現象，可實現可靠穩定的帶負荷開斷。熔管精確到位，性?xún)r(jià)比較高。

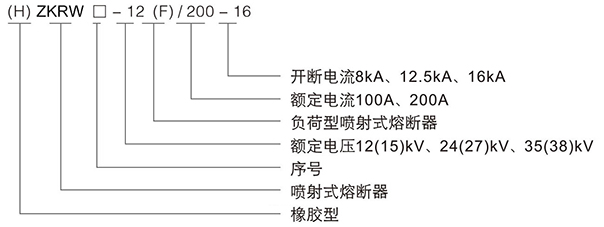

型號含義

技術參數

應用范圍

ZKRW系列噴射式熔斷器適用于35kV及以下電壓頻率50Hz電力系統中，作輸電線路，電力變壓器過載和短路保護，分合額定負荷電流只用機械壽命≥2000次。

使用環境

1、海拔高度1000m，風速不大于35m/s(高海拔需定做);

2、環境溫度不高于+40℃，不低于-30℃;

3、相對濕度:日平均值不大于95%，月平均值不大于90%;

4、地震烈度不超過8度;

5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

產品性能

ZKRW系列噴射式熔斷器性能穩定，合閘成功率高，能夠降低線路的跳閘率和配電變壓器的故障率，減少維護人員的工作量。無論從農網的投資長遠利益和經濟效益來講，還是從提高供電部門的優質服務來講，都值得推廣應用。

產品優點

防潮熔斷件管具備不吸潮、不變形，開斷容量大，抗紫外線，壽命長等優點;具備優良的電氣特性、絕緣強度以及優良的機械剛性、自潔能力;整體機構對中性好，安裝方便，安全可靠。其優質304不銹鋼零件，更適合用于沿海和重污染區域。

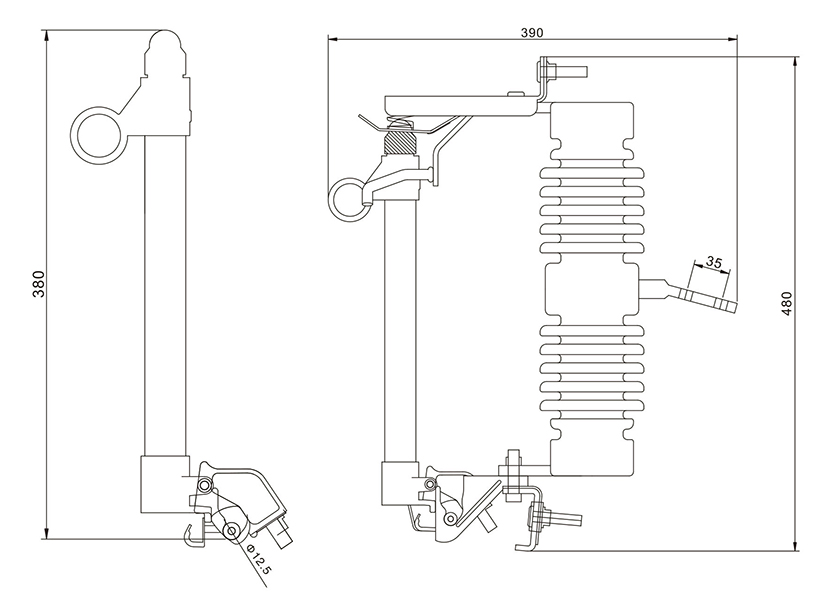

外形尺寸圖

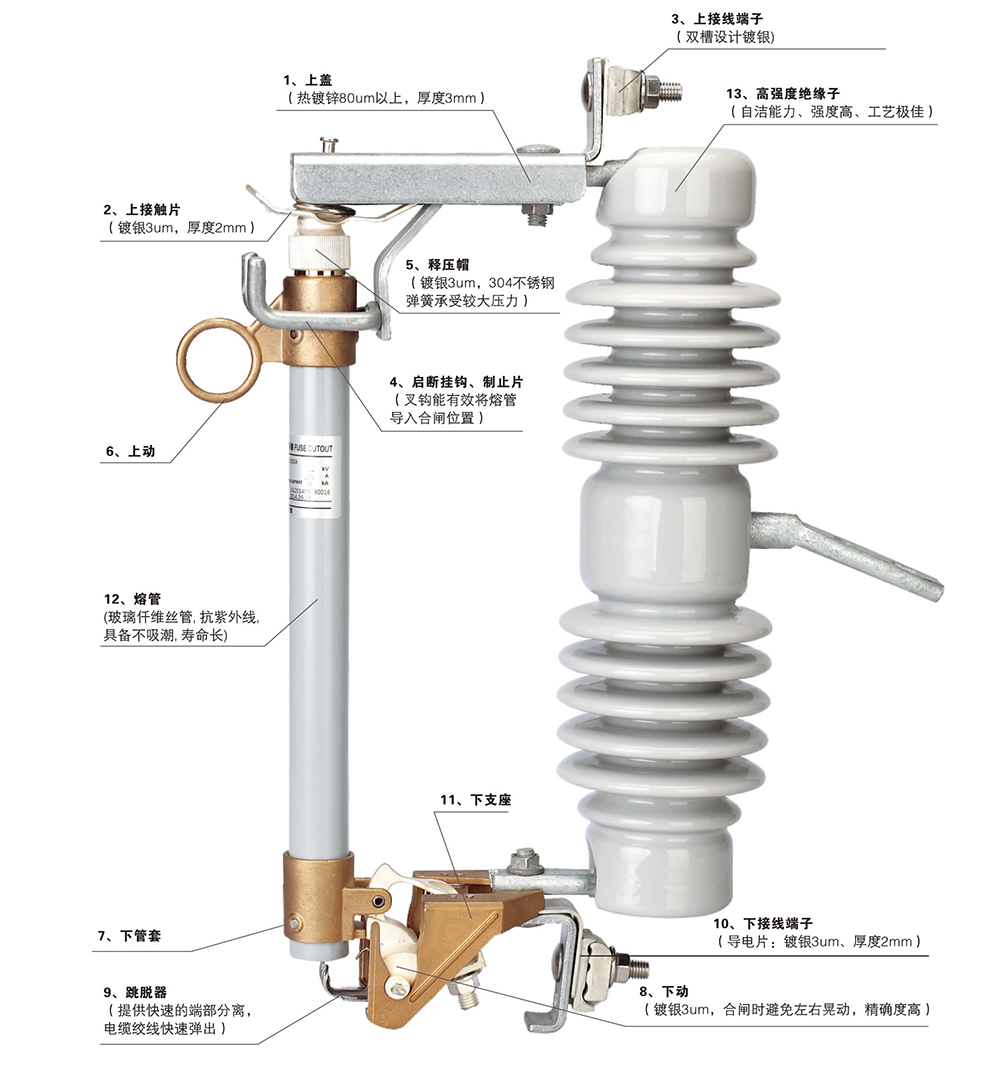

結構及優點

備注:所有鐵附件熱鍍鋅80um以上，不銹鋼零件采用優質304，鑄銅件為青銅含銅量大于85%。
